產品概述：

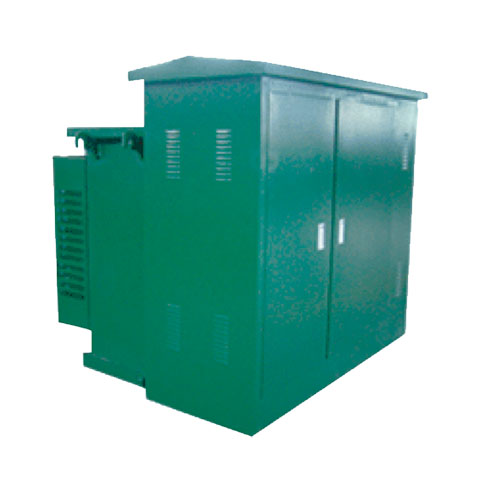

　　ZGS系列組合式變壓器即美式箱變，它是集受電、饋電及變壓器等器件于一體的成套變配電裝置。將變壓器器身、高壓負荷開關、保護熔斷器等設備放在同一個油箱中（即共箱式）或?qū)⒆儔浩髌魃砼c高壓負荷開關、保護用熔斷器等設備放在兩個彼此隔離的油箱中（即分箱式），因而其體積小，結構緊湊；組合變高壓外部引線為全絕緣結構，無需絕緣距離，在操作時以保證人身安全；200A電纜接頭可帶負荷插拔；可加避雷器、帶電指示器、故障指示器等附件；聯結組別采用Dyn11，其突出優點是電壓質量高、中性點不漂移和降低三次諧波的干擾；組合變過載能力強、損耗小、抗短路能力強、防雷性能強和噪音低；即可用于環網，又可用于終端，轉換方便，提高供電可靠性。同時，它具有多種低壓方案及無功補償自動投切功能，并具有防凝露措施。

　　組合式變壓器是一種新型配電設備（又稱美式箱變），特別適用于城市電網的負荷中心、住宅中心、醫院、學校、機場、車站等，降低損耗，提高供電質量。

產品特點：

　　組合式變壓器具有體積小、全封閉、安裝方便操作靈活、運行成本低等特點，使10kV(35kV)電網深入負荷中心，減少線路損耗，美化城市環境。擁有良好的性能和可靠的穩定性，外觀精巧，安全環保?？蓮V泛用于各類公共場所。

　　外形美觀、結構緊湊、體積小、拆裝靈活、方便，全密封，高、低壓部件分隔共置于箱體內，僅相當于同類箱式變體積的1/5～1/3。

　　箱內低壓室留有空間，可供用戶安裝低壓開關、互感器、計量及遠控裝置。

　　安全可靠：獨特的箱體防腐設計和特殊噴漆處理，可廣泛用于各種惡劣環境條件下，如多暴風雨和高污染地區。箱體采用密封設計，免維護。合理布置高低部件分隔安裝，采用高壓接線端子絕緣保護套或肘型電纜插頭，保證了操作安全。變壓器采用插入式熔斷器和后備式熔斷器的雙重保護，插入式熔斷器熔絲為溫度和電流的雙敏熔絲，起過載保護作用；后備式熔斷器熔絲對變壓器起短路保護。高壓負荷開關安裝在變壓器油箱中，開關體積小，可360°方向任意切換，能安全可靠的分?jǐn)嘭?fù)荷電流，使用方便，供電可靠性高。

　　變電站投資低：由于組合式變壓器體積小，結構緊湊，集變壓器、低壓設備、計量及測量于一體，無需配電房，進線從電纜溝導入，直接安裝在負荷中心。電纜插頭必要時可帶電插拔，連接方便。降低了變電站投資成本，所以初期投資少，安裝費用低。

性能參數：
